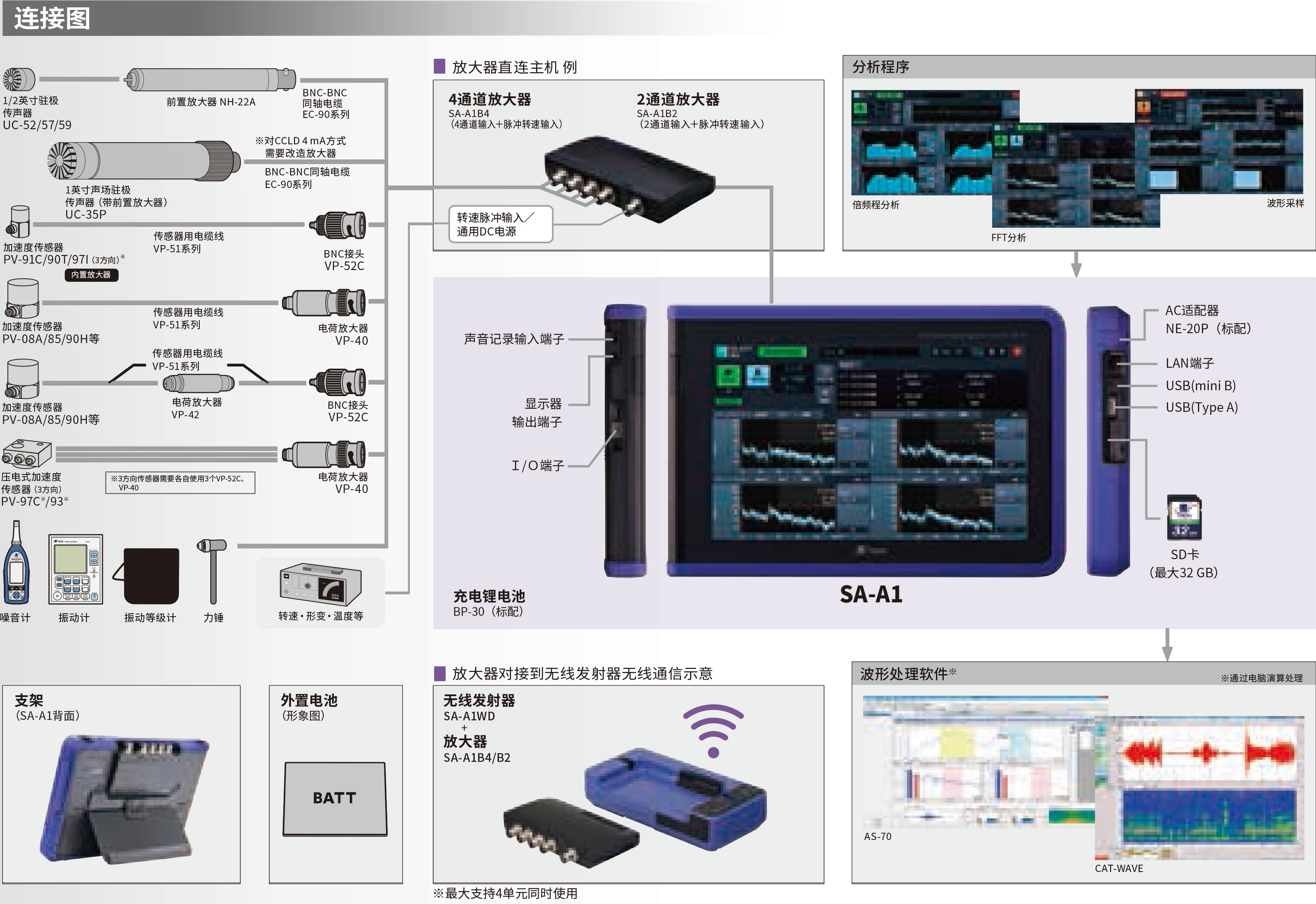

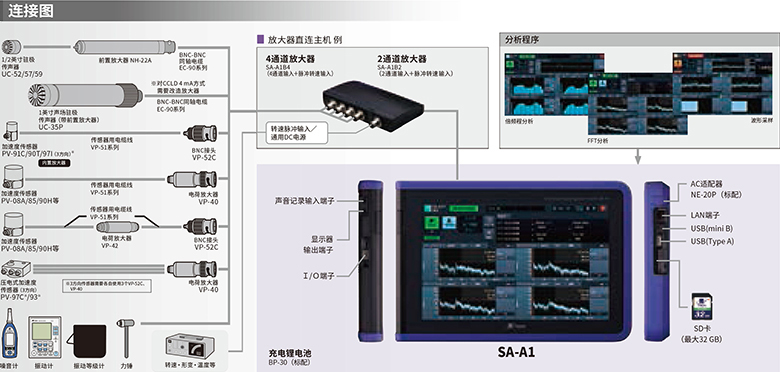

連接圖

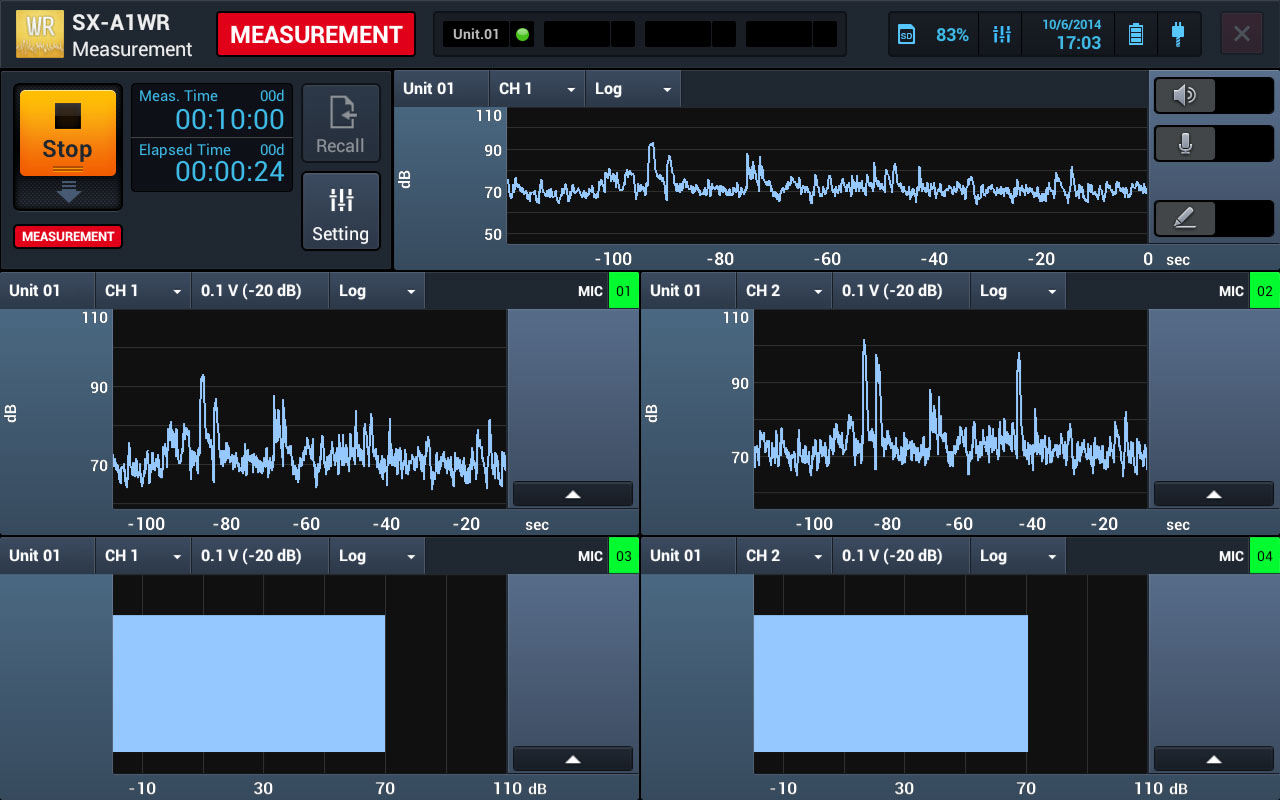

功能程序
程序添加振動測量功能

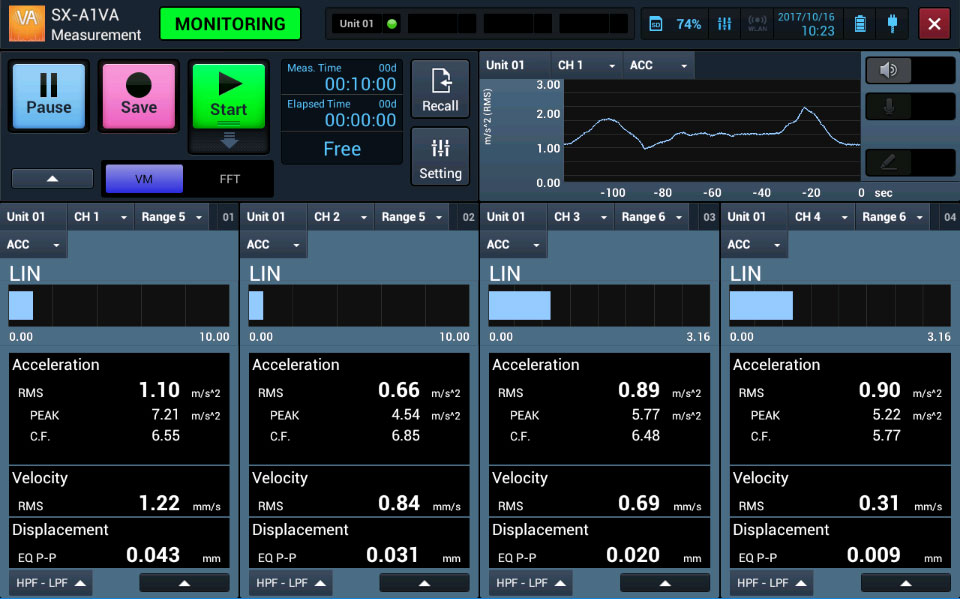

● 具有振動測量的基本功能，可進行工業機械的設備診斷和趨勢管理
● 可使用FFT分析功能或包絡處理功能的精確診斷
規格
| 輸入通道數 |
最多2通道（SA-A1B2的場合） |
| 最多4通道（SA-A1B4的場合） |
| （理論通道：根據設置，對于1個信號輸入而言，可以進行加速度?速 度?位移?加速度包絡線等多種振動測量分析） |
振動測量范圍
（PV-57I連接時） |
加速度：0.02～141.4 m/s2（rms） |
| 速 度：0.2～141.4 mm/s（rms, 159.15 Hz時） |
| 位 移：0.02～40.0 mm（EQ peak-peak, 15.915 Hz時） |
測量頻率范圍
（電氣的特性） |
加速度：1 Hz～20 kHz |
| 速 度：3 Hz～3 kHz |
| 位 移：3 Hz～500 Hz |
| 加速度包絡線：1 kHz～20 kHz |
| 濾波器 |
|
| 高通濾波器 |
1 Hz、3 Hz、5 Hz、10 Hz、1 kHz |
| 低通濾波器 |
500 Hz、1 kHz、5 kHz、10 kHz、20 kHz |
| 振動測量儀模式 |
加速度：rms 、EQ 0-peak、波形峰值、峰值系數 |
| 速 度：rms 、EQ 0-peak |
| 位 移：rms 、EQ 0-peak、EQ peak-peak |
| 采樣頻率 |
51.2 kHz |
| 存儲機能 |
瞬時值存儲、自動存儲、平均值存儲 |
| 閾值判定功能 |
設置振動測定量的閾值。在測量中如果振動量超過閾值，則在測量畫面進行提示 |
| ISO絕對值判定功能 |
對于瞬時值或平均值，按ISO 10816-1:1995/Amd.1:2009的規定進行判定 |
| FFT分析模式 |
功率譜 1幀的時間波形 |
| 頻率范圍 |
100 Hz、200 Hz、500 Hz、1 kHz、2 kHz、5 kHz、10kHz、20 kHz |
| 分析線數 |
200、400、800、1600、3200（分析點數：512、1024、2048、4096、8192） |
| 時間窗函數 |
矩形窗、漢寧窗、平頂窗 |
| 平均演算 |
線性平均、指數平均、最大值HOLD（MAX） |
| 顯示功能 |
|
| 顯示單位 |
加速度：m/s2 ,G,in/s2 ,速度：mm/s,in/s,位移：mm,μm,mil |
| 波形收錄 |
可記錄測量中的振動波形 |
| 采樣頻率 |
振動測量儀模式：51.2 kHz（固定） |
| FFT分析模式：頻率范圍×2.56 |
| 量子化bit數 |
24 bit（固定） |
| 觸發器 |
|
| 觸發器模式 |
自由、單次、循環 |
| 觸發器源 |
振動測量儀模式：振動量、時間、外部、旋轉脈沖 |
| FFT分析模式：波形、時間、外部、旋轉脈沖 |
通過檢驗生產·檢查線上發生的異常聲音或異常振動判斷優劣

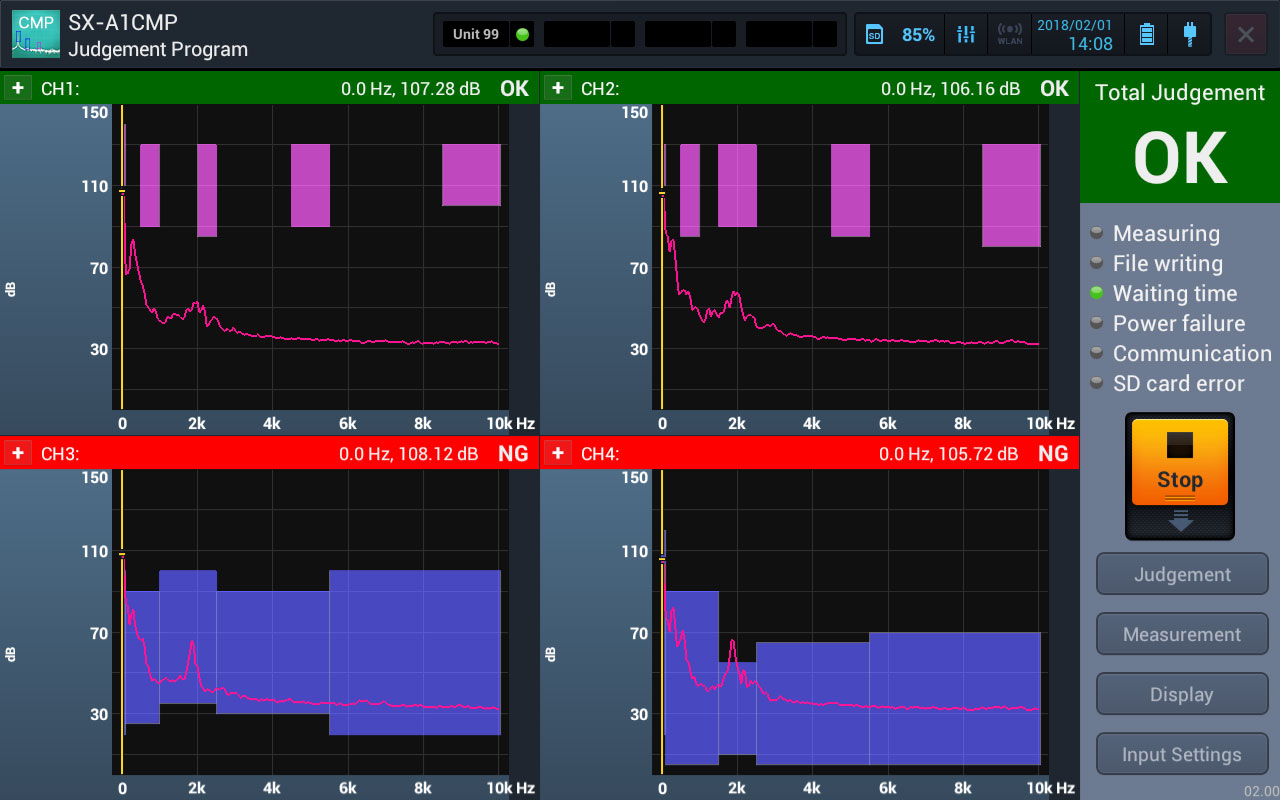

● 通過在FFT分析結果設置判定窗口來判斷
優劣的異常檢出方法
規格
| 頻率范圍 |
100Hz/200Hz/500Hz/1kHz/2kHz/5kHz/10kHz/20kHz |
| 分析點數 |
256/512/1024/2048/4096 |
| 窗函數 |
矩形/漢寧/平頂 |
| 平均方法 |
Linear/Max |
| 平均次數 |
1~1024 |
| 等待時間 |
0.0秒~999.9秒 |
| 峰值/有效值 |
峰值/有效值 |
| 圖表個數 |
1/2/4 |
| 觸發模式 |
Free/Repeat |
| 觸發源 |
外部/時域波形 |
| 判定數據文件保存 |
NG/OK/全部/不保存 |
| 日志文件保存 |
Yes/No |
| PLC連接 |
可（增配選項） |

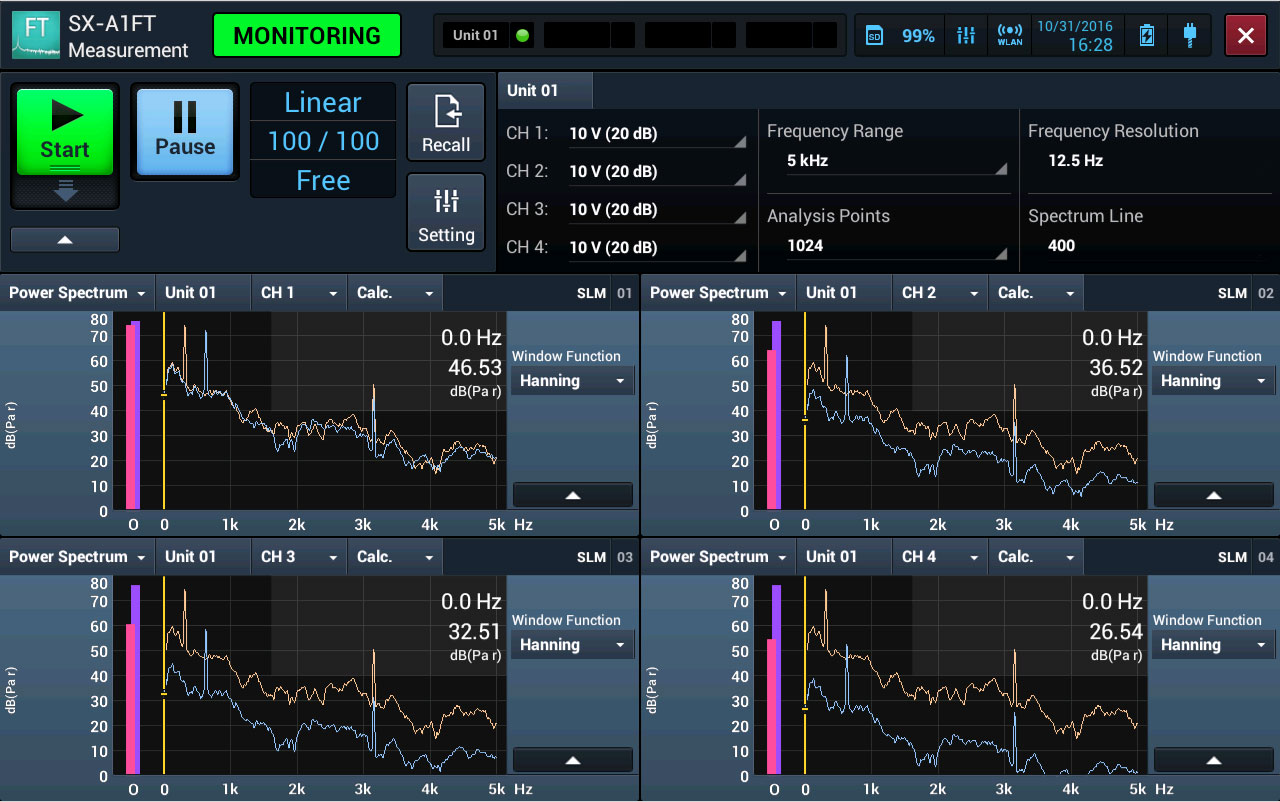

FFT分析
輸入信號通過高速傅里葉變換（FFT）、找出信號的規則性，
進行頻率分析。廣泛應用于汽車·家電產品的品質評測、
設備診斷·異常聲音檢測等聲學·振動信號的分析。

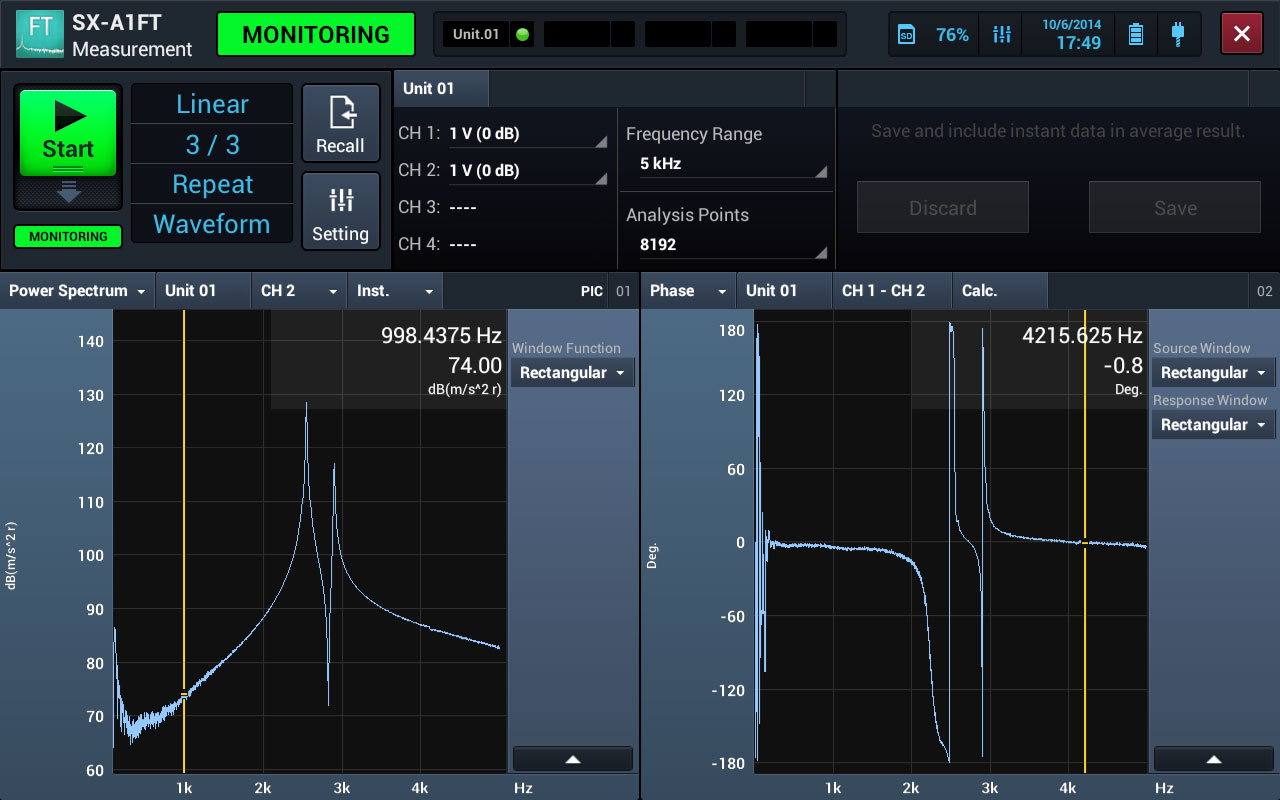

傳遞函數
傳遞函數是把輸入信號和輸出信號的關系，通過頻率范圍的顯示、
求出振幅和相位。SA-A1里同類演算還有相干性函數和交叉光譜。
規格
| 實時分析處理明細 |
| 演算概要 |
FFT分析 |
| 通道數 |
4通道 |
| 波形收錄功能 |
可在分析同時進行波形收錄 |
| 觸發 |
觸發模式 |
任意、單向、重復 |
| 觸發源 |
波形、外部、回轉速度 |
| 觸發位置 |
±N/2以內（N為分析點數） |
| 演算函數 |
1幀的時間領域波形、能量頻譜、
交叉光譜、傳遞函數、相干性 |
| 窗函數 |
矩形、漢寧、平頂、指數、Force |
| 分析頻率 |
20 kHz、10 kHz、5 kHz、2 kHz、1 kHz、500 Hz、200 Hz、100 Hz |
| 分析點數 |
256、512、1 024、2 048、4 096、8 192、16 384※１ |
| 平均?其它演算 |
線性、指數、MAX |
| 平均次數 |
1～1 024 |
| 再分析處理明細 |
| 演算概要 |
收錄的波形數據進行FFT分析 |
| 通道數 |
4通道 |
| 演算函數 |
1幀的時間波形、能量頻譜、交叉光譜、傳遞函數、相干性 |
| 窗函數 |
矩形、漢寧、平頂、指數、Force |
| 分析點數 |
256、512、1 024、2 048、4 096、8 192、16 384、32 768 |
| 重疊率 |
0 %、25 %、50 %、75 % |
| 平均?其它演算 |
線性、指數、MAX |
| 平均次數 |
1～1 024（上限根據顯示的時間波形有所限制） |
| 文件形式 |
二進制※２ |
※1 使用波形收錄功能時分析點數16 384無法設定
※2 SA-A1附帶的文件轉換程序可將文件轉換為文本格式
倍頻程分析
以噪音等級、振動等級的評測?對策為目的的分析 。
通常使用相對較為貼近人類感官的倍頻程分析（倍頻程、1/3倍頻程）。

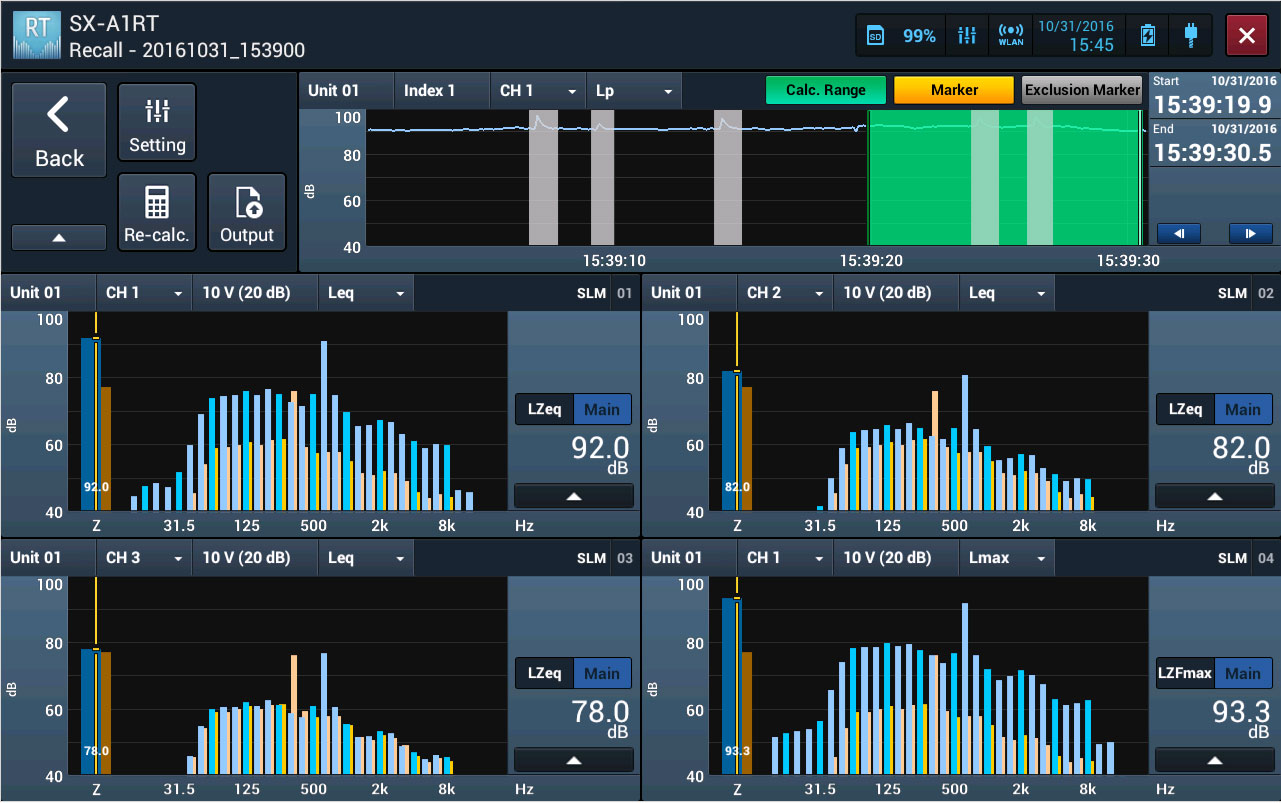

下圖為1/3倍頻程分析時表格和數值同時顯示。
規格
| 適用標準 |
JIS C1513 : 2002 CLASS１、JIS C1514 : 2002 CLASS１、
IEC 61260-1 : 2014 class1、ANSI/ASA S1.11-2014/Part 1 class 1 |
| 帶通濾波器中心頻率?波段數及通道數 |
| 倍頻程 |
0.5～16 000 Hz 16波段 最大4通道 |
| 1/3倍頻程 |
0.4～20 000 Hz 48波段 最大3通道 |
| 瞬時值數據（每100 ms） |
時間計權等級 p、時間平均等級 eq、時間計權等級的最大值 max |
| 演算值數據 |
時間平均等級 eq、暴露等級 E、時間計權等級的最大值 max、
時間率等級 N（05、10、50、90、95）最大5個 |
| 存儲模式 |
自動、手動 |
| 時間計權特性 |
F（快）、630 ms、S(慢)、10s |
| 頻率計權特性 |
A、Ｃ、Ｚ |
| 觸發 |
觸發模式 |
任意、單向、重復（僅限存儲模式為自動時） |
| 觸發對象 |
ＡＰ等級、波段等級、外部、時間 |
| 文件形式 |
二進制※ |
※SA-A1附帶的文件轉換程序可將文件轉換為文本格式
● 標配程序
● 可以保存WAV格式的原音文件，用于數據的二次分析
● 波形收錄的時間，取決于使用的通道數以及設定的頻率范圍
規格
| 錄制通道數 |
4通道＋轉速脈沖或通用DC |
| 頻率范圍 |
20kHz、10kHz、5kHz、1kHz、500Hz、100Hz |
| 量子化比特率 |
16 bit/24 bit |
| 觸發 |
觸發模式 |
任意、單向、重復 |
| 觸發對象 |
波形、時間、外部 |
| 聲音記錄標記功能 |
有 |
| 監控輸出（回放） |
回放錄制數據可試聽 |
| (只限20kHz、10kHz、5kHz) |
| 文件形式 |
WAVE格式 |
