聲學測量

測量建筑物外圍的墻壁和窗戶的隔聲性能

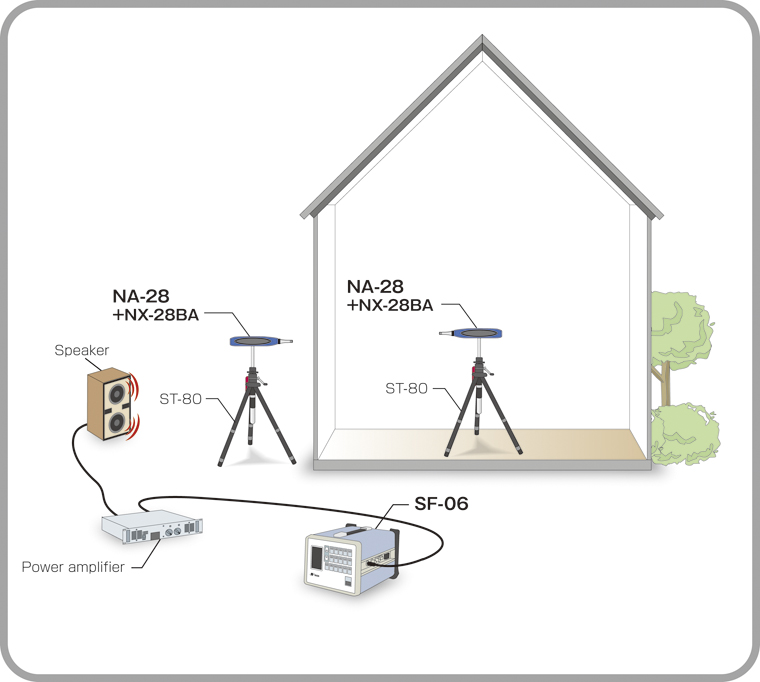

• 系統構成案例1

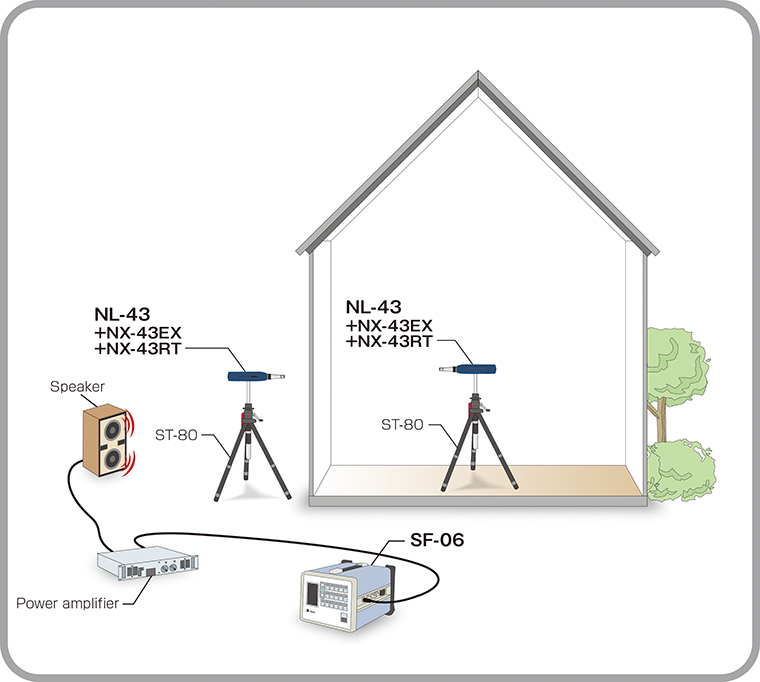

• 系統構成案例2

•

  在準備正常使用的建筑物的周邊墻壁上，測量6個頻帶，其倍頻程中心頻率為125 Hz至4 kHz。麥克風在室內和室外設置各5個點。 外部是在外周壁前方1m處的平面中均勻分布的5個點。 室內則是安裝在距內壁表面0.5m或更遠的區域內的五個均勻分布的位置。揚聲器放置在測量對象最大邊長的約兩倍的距離處，間歇產生倍頻程頻帶噪聲并用時間加權特性F測量。測量后，計算室外平均聲壓級與房間平均聲壓級之間的差值。

  對應規格 / 法令 / 標準	●ISO 140-4:1998 聲學 建筑和建筑構件隔聲測量 第4部分:房間之間空氣聲隔聲的現場測量
  	●ISO 717-1:2013　聲學 建筑和建筑構件的隔聲標定 第1部分:空氣聲隔聲

  產品參數

  型號	產品名稱	備注
  SF-06	噪聲發生器
  	功率放大器
  	揚聲器
  NA-28 ＋ NX-28BA	精密聲學測量儀，Class 1（帶1/3倍頻程分析功能） ＋ 建筑聲學卡
  	三腳架
  DA-21	四通道數據記錄儀

•

  在準備正常使用的建筑物的周邊墻壁上，測量6個頻帶，其倍頻程中心頻率為125 Hz至4 kHz。麥克風在室內和室外設置各5個點。 外部是在外周壁前方1m處的平面中均勻分布的5個點。 室內則是安裝在距內壁表面0.5m或更遠的區域內的五個均勻分布的位置。揚聲器放置在測量對象最大邊長的約兩倍的距離處，間歇產生倍頻程頻帶噪聲并用時間加權特性F測量。測量后，計算室外平均聲壓級與房間平均聲壓級之間的差值。

  對應規格 / 法令 / 標準	●ISO 140-4:1998　聲學 建筑和建筑構件隔聲測量 第4部分:房間之間空氣聲隔聲的現場測量
  	●ISO 717-1:2013　聲學 建筑和建筑構件的隔聲標定 第1部分:空氣聲隔聲

  產品參數

  型號	產品名稱	備注
  SF-06	噪聲發生器
  	功率放大器
  	揚聲器
  NL-42 + NX-42EX ＋ NX-42RT	普通聲學測量儀，Class 2 ＋ 功能擴充軟件 ＋ 倍頻程，1/3倍頻程實時分析程序
  	三腳架
  DA-21	四通道數據記錄儀
