聲學測量

進行噪聲·振動的多通道測量·分析

• 系統構成案例1
• 系統構成案例1

•

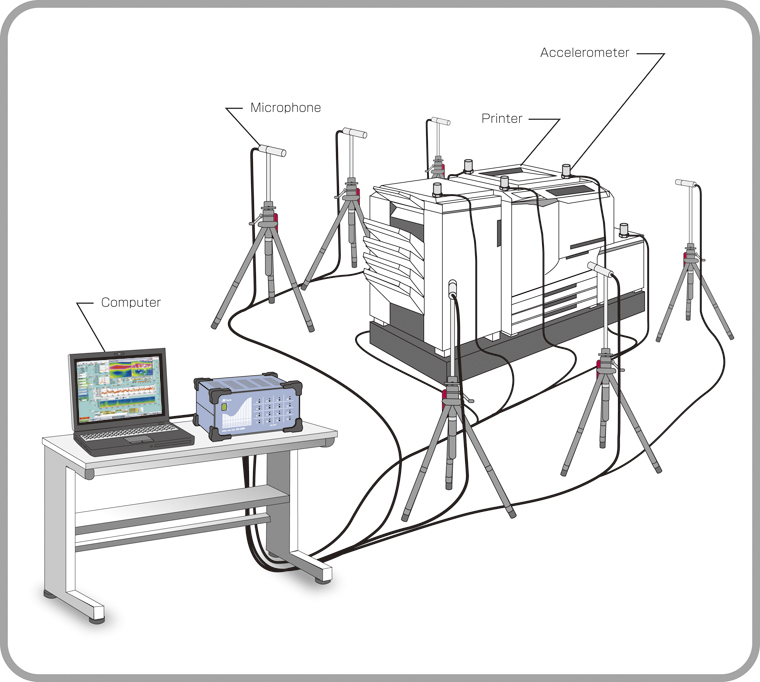

  使用多通道分析處理器SA-02系列，可進行多通道能噪音·振蕩的FFT分析，1/N倍頻程分析等。通過連接2臺SA-02M同步，最大實現32個通道同時工作。內置CCLD電源，可直接連接相應的前置放大器及麥克風、加速度傳感器等。

  產品參數

  型號	產品名稱	備注
  UC-57 / UC-59	麥克風
  NH-22A	前置放大器
  PV-91C / PV-91CH / PV-90T / PV-97I	內置放大器的加速度傳感器
  SA-02M	多通道分析儀
  	連接線

•

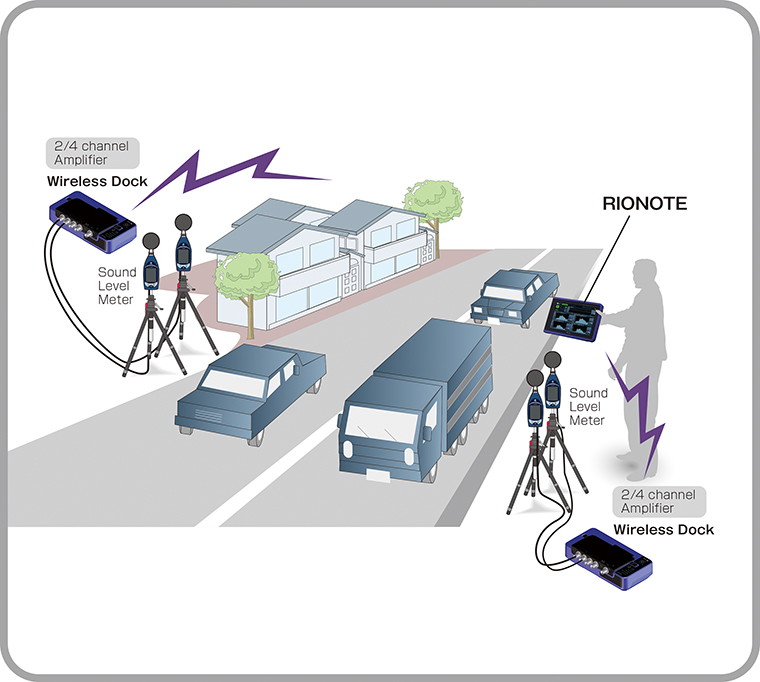

  便攜式測量分析系統SA-A1和無線發射器SA-A1WD的組合使用，能夠構筑多點的測量系統。 無線模式也能夠減少繁瑣的布線工作，能夠同時進行道路或鐵路的上下線的噪音測量。 例圖為道路交通噪音測量的示例圖。由于測量數據經由無線通信，因此在上下線兩點處的無需線纜延長，測量系統的設置也盡可能的簡約化。 測量數據由于保存在無線發射器內的數采單元中，所以就算測量途中無線通信一時斷網也不會造成數據的漏測。測量結束時輸出單元中的測量數據會下載到SA-A1的本體中。 SA-A1最多能夠和4臺SA-A1WD進行無線連接，最大能夠進行4通道×4臺合計16通道的噪音測量?分析。（但是，1/3倍頻程分析為最大3通道×4臺。） 例圖為噪音測量，與振動等級計連接的話，也能夠進行振動的多通道測量。

  產品參數

  型號	產品名稱	備注
  SA-A1RTB2/SA-A1RTB4	便攜式測量分析系統（2通道/4通道倍頻程套裝）
  SA-A1WD	無線發射器
  SA-A1B2/SA-A1B4	2通道/4通道數采單元
  NL-42/52/62	聲學測量儀
  VM-55	振動等級計
