隧道振動測量
- 系統構成案例1
- 系統構成案例2
- 系統構成案例3
-

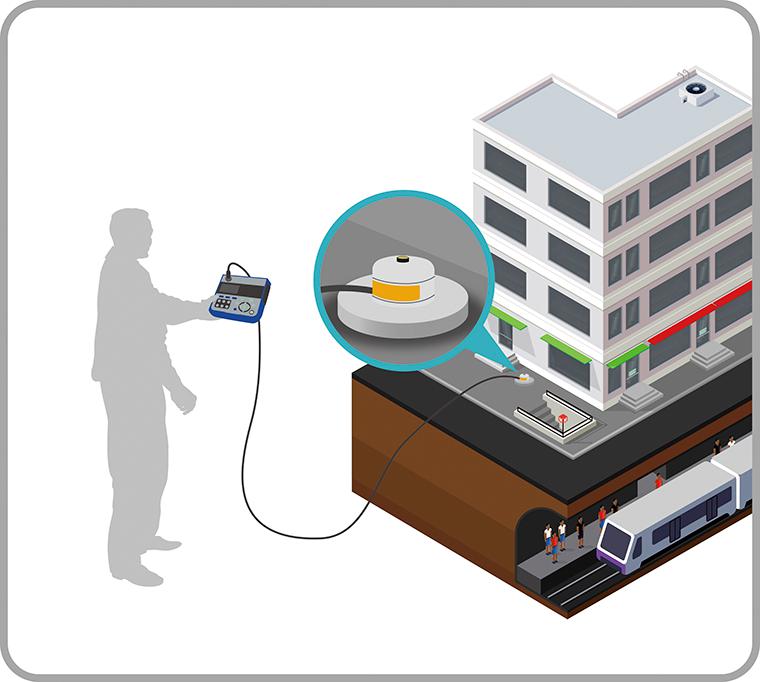

1.現場抽測 (短期測量)
通常以在多個地點采樣測量并詳細檢查結果的方式來評估鐵路振動的潛在影響。VM-56可直接測量用于評估人體響應的參數。使用裝有VX-56RT 1/3倍頻程分析程序和/或VX-56WR波形記錄程序的VM-56，提供了評估降低需求和/或潛在的地傳噪聲問題所必需的數據。
VM-56非常適合現場測量。操作簡單直觀。明亮的背光顯示器便于所有照明條件下閱讀。輕巧便攜且節能省電：使用五號電池可進行一整天的監控工作。另有如地面和墻壁安裝板等實用選配件。
VM-56將測量結果以CSV文件的形式保存在存儲卡上，該文件能直接被電子表格程序打開，可簡單快捷地用在制作報告等工作中。如果需要更進行更詳細的分析，可以使用波形記錄程序VX-56WR和波形分析軟件。對應規格 / 法令 / 標準 ● DIN 4150-2: 1999-06
● DIN 4150-3: 2016-12
● BS 6472-1: 2008/-2: 2008
● BS 7385-2: 1993
● SBR Meten en beoordelen van trillingen
Deel A: Schade aan gebouwen 2010
Deel B: Hinder voor personen 2013產品參數
型號 產品名稱 備注 VM-56 三軸地傳振動測量儀 PV-83D (VM-56 附帶，線長 1.5 m) 三方向加速度傳感器 VX-56WR 波形記錄程序 VP-54D DIN 墊板 VP-54L L形托架 MC-51SD1 / 20SD2 / 32SD3 SD 卡（512 MB / 2 GB / 32 GB） AS-70GV 地傳振動測量儀用波形分析軟件 計算機 -
2.無人長期測量
通過接收器或者是在擬建開發地點進行連續長期測量是評估整體振動環境的有效手段。 VM-56非常適合這個工作，因為它可以將多達200天的數據以 CSV文件的形式存儲到SD卡上。VM-56可以使用外部供電，設備本體和傳感器則有防風雨對應（傳感器IPX7、設備本體IP54）。另有如地面和墻壁安裝板等選配件可用。保存于SD卡的CSV數據文件能直接被電子表格程序打開，并且免費提供相應的Excel宏，以便于制作報告。對應規格 / 法令 / 標準 ● DIN 4150-2: 1999-06
● DIN 4150-3: 2016-12
● BS 6472-1: 2008/-2: 2008
● BS 7385-2: 1993
● SBR Meten en beoordelen van trillingen
Deel A: Schade aan gebouwen 2010
Deel B: Hinder voor personen 2013產品參數
型號 產品名稱 備注 VM-56 三軸地傳振動測量儀 PV-83D (VM-56 附帶，線長 1.5 m) 三方向加速度傳感器 VX-56WR 波形記錄程序 EC-04 系列 (max. 100 m) 延長線 NC-98D AC 適配器（100 V to 240 V） VP-54D DIN 墊板 VP-54L L形托架 MC-51SD1 / 20SD2 / 32SD3 SD 卡（512 MB / 2 GB / 32 GB） AS-70GV 地傳振動測量儀用波形分析軟件 計算機 Excel 宏 -

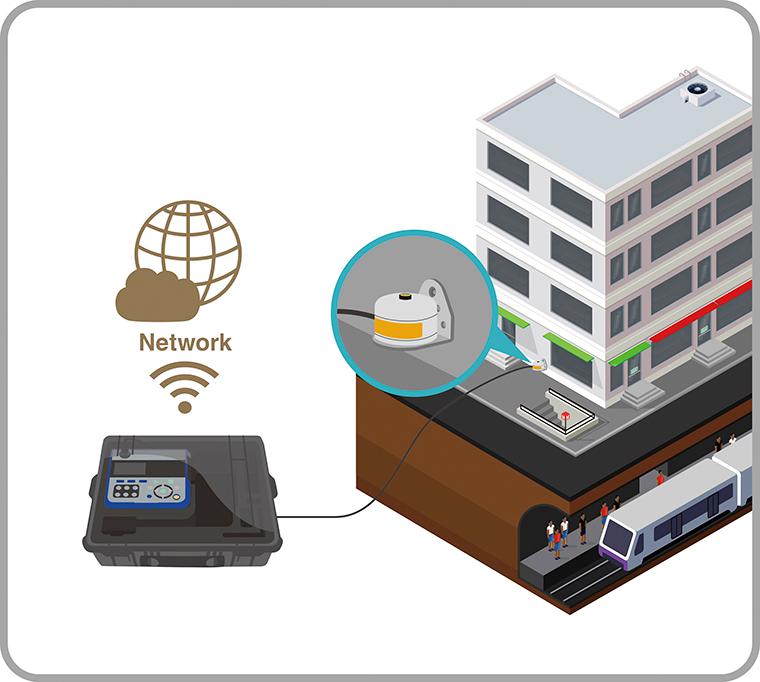

3. 長期實時網絡監測
在城區，大部分的鐵路基礎設施都設在地下。隨著鐵路的新建與升級，經常需要一些解決方案來實現并保持對振動和地傳噪聲等級的嚴格限制。鐵路產生的噪聲和振動受車輪和鐵軌粗糙度影響，需要一個維護制度以確保不會上升到無法接受的等級。實時網絡監測振動等級可以用來評估當前狀態是否達標。測量結果也可以與監管機構分享，以確保維持標準。 VM-56的雙向通信接口和可靠性使它非常適合集成到在線系統中。使用VM-56還可以確保獲得高質量數據。
有關系統配置的更多細節請聯系我們。對應規格 / 法令 / 標準 ● DIN 4150-2: 1999-06
● DIN 4150-3: 2016-12
● BS 6472-1: 2008/-2: 2008
● BS 7385-2: 1993
● SBR Meten en beoordelen van trillingen
Deel A: Schade aan gebouwen 2010
Deel B: Hinder voor personen 2013產品參數
型號 產品名稱 備注 VM-56 三軸地傳振動測量儀 PV-83D (VM-56 附帶，線長 1.5 m) 三方向加速度傳感器 VX-56WR 波形記錄程序 EC-04 系列 (max. 100 m) 延長線 NC-98D AC 適配器（100 V to 240 V） VP-54D DIN 墊板 VP-54L L形托架 MC-51SD1 / 20SD2 / 32SD3 SD 卡（512 MB / 2 GB / 32 GB） AS-70GV 地傳振動測量儀用波形分析軟件 請聯系我們以獲取更多信息 通信設備
