振動測量

微小振動監測

• 系統構成案例1
• 系統構成案例2
• 系統構成案例3

•

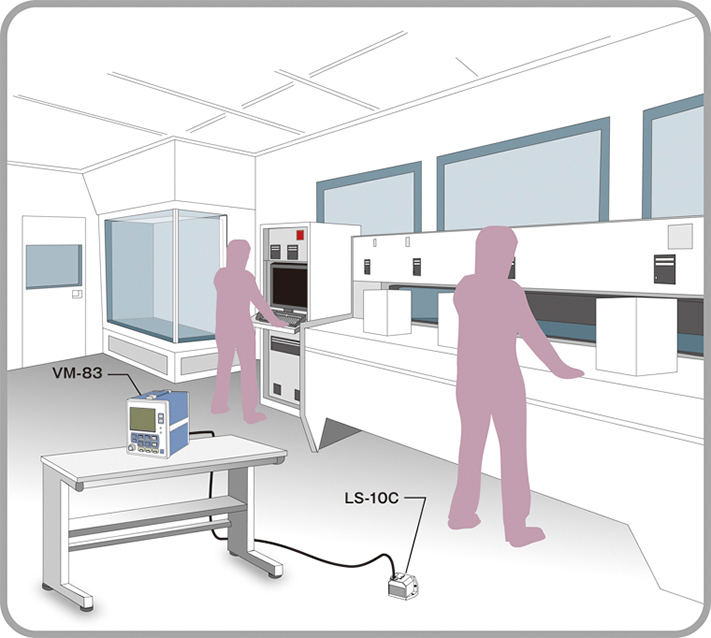

  主要測量低頻微小振動的系統。 頻率范圍為DC至約100Hz，伺服加速度傳感器LS-10C的測量下限為10^-5（m/s^2），LS-40C的測量下限為10^-6（m/s^2）。通過將LS-10C連接到通用振動測量儀VM-83，可以直接讀取大于0.1 Hz加速度，速度和位移。 還可通過AC信號或與振動值成比例的DC信號輸出振動波形。

  產品參數

  型號	產品名稱	備注
  LS-10C	伺服式加速度傳感器
  VM-83	通用振動測量儀

•

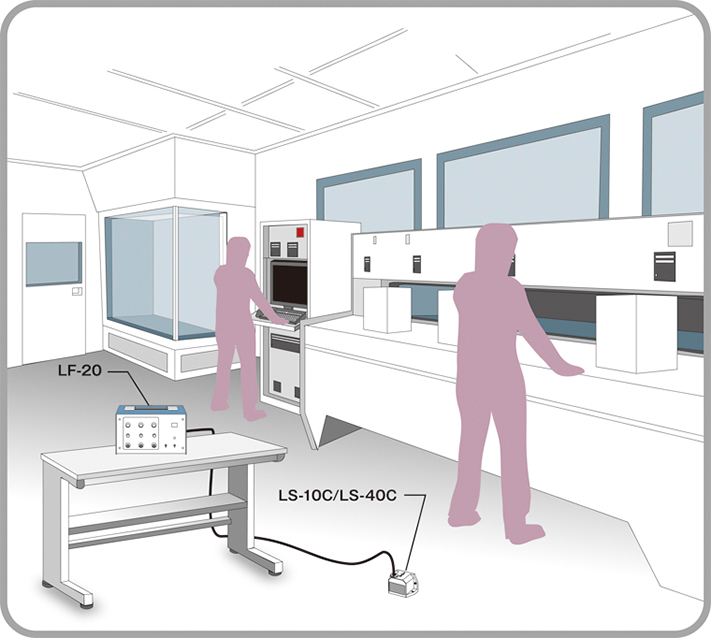

  主要測量低頻微小振動的系統。 頻率范圍為DC至約100Hz，伺服加速度傳感器LS-10C的測量下限為10^-5（m/s^2），LS-40C的測量下限為10^-6（m/s^2）。 伺服加速度傳感器電源LF-20最多可連接3臺 LS-10C / 40C。 振動波形作以AC信號輸出，因此需要使用波形記錄儀，A/D轉換器等設備讀取和處理數據。

  產品參數

  型號	產品名稱	備注
  LS-10C / LS-40C	伺服式加速度傳感器
  LF-20	伺服式加速度傳感器電源
  	記錄儀

•

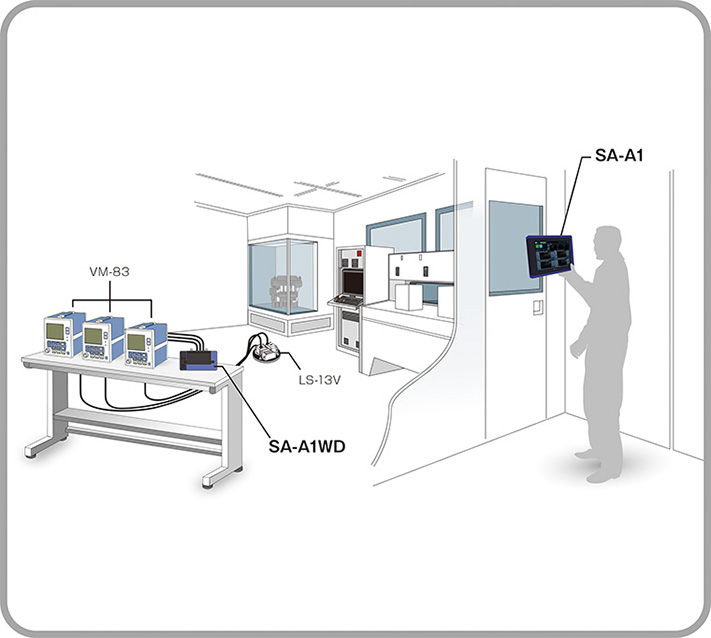

  通過將振動測量儀連接到多功能測量系統SA-A1，可以測量諸如建筑物和橋梁，地面和地板表面的結構的微小振動。高靈敏度的伺服加速度傳感器 LS-10C 和振動測量儀 VM-83 組合可以測量微小振動。通過使用SA-A1，可以進行頻率分析和波形記錄。由于SA-A1最多可以連接4個通道，因此可用于三向（兩個水平和一個垂直）同時測量，并可在多個位置同時進行測量和分析。SA-A1的B5尺寸，重量輕（約1.2千克）和電池供電便攜性等特點是現場振動測量和分析的理想選擇。 上圖是測量和分析地板振動的示例圖。同時測量兩個水平方向和一個垂直方向。 除加速度外，我們的振動測量儀還具有速度和位移的測量功能，因此將其交流信號輸出連接到SA-A1可以進行加速度，速度和位移的分析。此外，使用SA-A1的波形記錄功能可以在之后對記錄的波形中進行更詳細的分析，對分析非衡態振動非常實用。 在大型結構或建筑物的多點測量中布置延長線有時會很困難，通過使用無線發射器 SA-A1WD 將振動測量儀的輸出信號無線傳輸到 SA-A1 主機則無需布置延長線。

  產品參數

  型號	產品名稱	備注
  LS-10C	伺服式加速度傳感器
  VM-83	通用振動測量儀
  SA-A1FTB2/SA-A1FTB4	便攜式測量分析系統（2通道/ 4通道FFT套裝）
  SA-A1RTB2/SA-A1RTB4	便攜式測量分析系統（2通道/ 4通道倍頻程套裝）
  SA-A1WD	無線發射器
  SA-A1B2/SA-A1B4	2通道/ 4通道數采單元
