振動測量

聲音/振動與轉速的測量

• 系統構成案例1

•

  SA-A1便攜式測量分析系統除了能對應噪聲和振動以外，還配備有轉速脈沖輸入，能夠測量和分析與轉速相關的噪聲和振動。

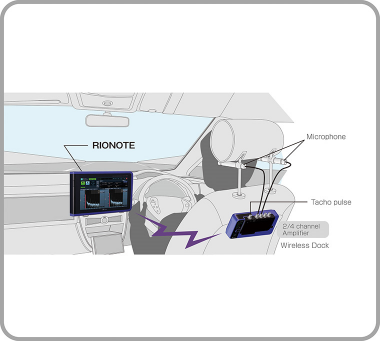

  在圖中展示的測量系統里，兩個麥克風安裝在駕駛員的耳部位置，用于分析加速期間的噪聲特征。轉速脈沖輸入也可用在此設置中。為了減少布線工作，麥克風信號可由無線發射器 SA-A1WD 發送到 SA-A1 中進行處理。無線功能使得 SA-A1 可放置在車內或車外。 SA-A1主機最多能連接四個 SA-A1WD 發射器，可以對應多達16通道（4通道x 4個單元）的噪聲振動測量分析。

  產品參數

  型號	產品名稱	備注
  SA-A1FTB2/SA-A1FTB4	便攜式測量分析系統 (雙通道/四通道 FFT 套裝)
  SA-A1WD	無線發射器
  SA-A1B2/SA-A1B4	雙通道/四通道數采單元
  UC-59＋NH-22A	1/2英寸駐極體電容麥克風+前置放大器
  PV-91C/97	壓電式加速度傳感器(內置放大器)
  	轉速傳感器
