振動測量

進行噪聲·振動的多通道測量·分析

• 系統構成案例1
• 系統構成案例2

•

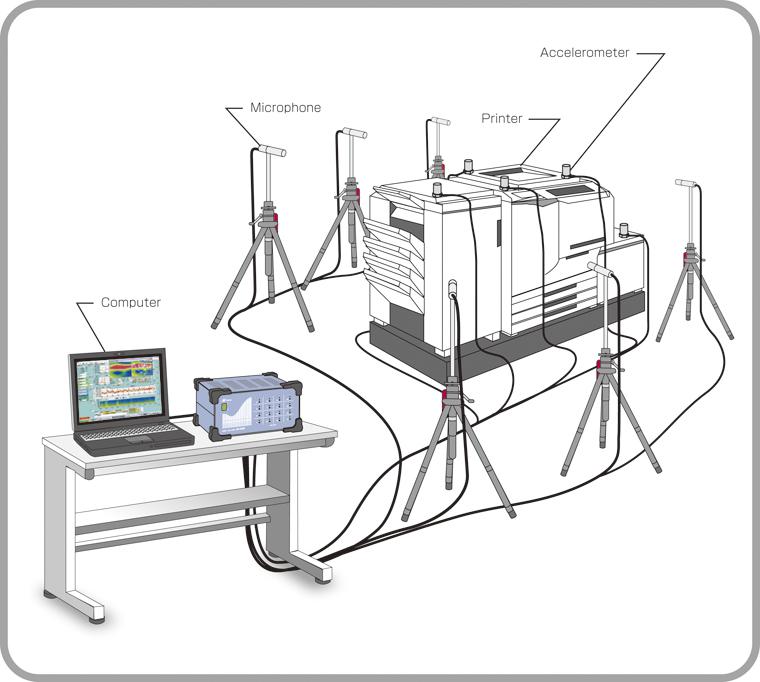

  使用多通道分析處理器SA-02系列，可進行多通道能噪音·振蕩的FFT分析，1/N倍頻程分析等。
  通過連接2臺SA-02M同步，最大實現32個通道同時工作。
  內置CCLD電源，可直接連接相應的前置放大器及麥克風、加速度傳感器等。

  產品參數

  型號	產品名稱	備注
  UC-57 / UC-59	麥克風
  SNH-22A	前置放大器
  PV-91C / PV-91CH / PV-90T / PV-97I	內置放大器的加速度傳感器
  SA-02M	多通道分析儀
  	連接線

•

  SA-A1 便攜式測量分析系統和無線發射器 SA-A1WD 的結合使配置多通道系統變得簡單方便。

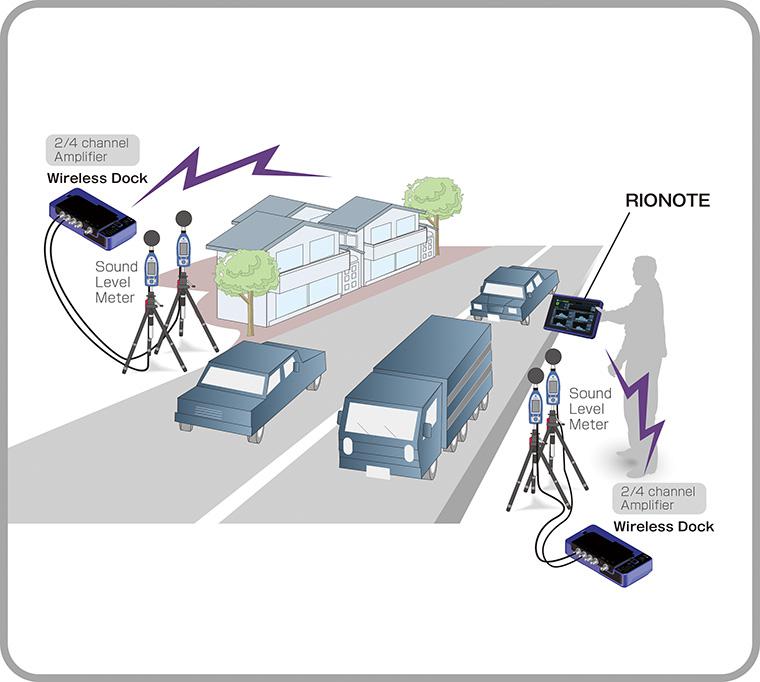

  由于不需要繁瑣的連接線，可同時對道路或鐵路線上的兩個方向進行噪聲測量。這種用于測量道路交通噪聲的系統如圖所示。測量雙向交通的數據可從道路兩側進行無線傳輸，使系統簡單易行。
  在進行無線傳輸的同時，測量數據也會被保存在無線發射器的數采單元中，以防在測量期間無線連接中斷的情況下的數據丟失。在測量完成時，數采單元中的數據可被下載到 SA-A1 的SD卡里。
  SA-A1主機最多能連接四個 SA-A1WD 發射器，可以對應多達16通道（4通道x 4個單元）的噪聲測量和分析。(對于1/3倍頻程分析，最大為3通道×4個單元=12個通道。)圖中展示了用于噪聲測量的實例，通過連接加速度傳感器也可以相同的方式進行多通道振動測量。

  產品參數

  型號	產品名稱	備注
  SA-A1RTB2/SA-A1RTB4	便攜式測量分析系統 (雙通道/四通道倍頻程套裝)
  SA-A1WD	無線發射器
  SA-A1B2/SA-A1B4	雙通道/四通道數采單元
  NL-42/52/62	聲學測量儀
  VM-55	振動測量儀
